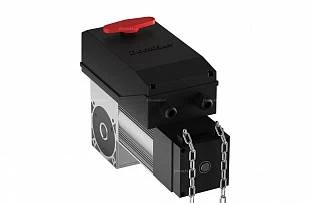

Привод Shaft-30 IP65 для промышленных секционных ворот

Зона применения

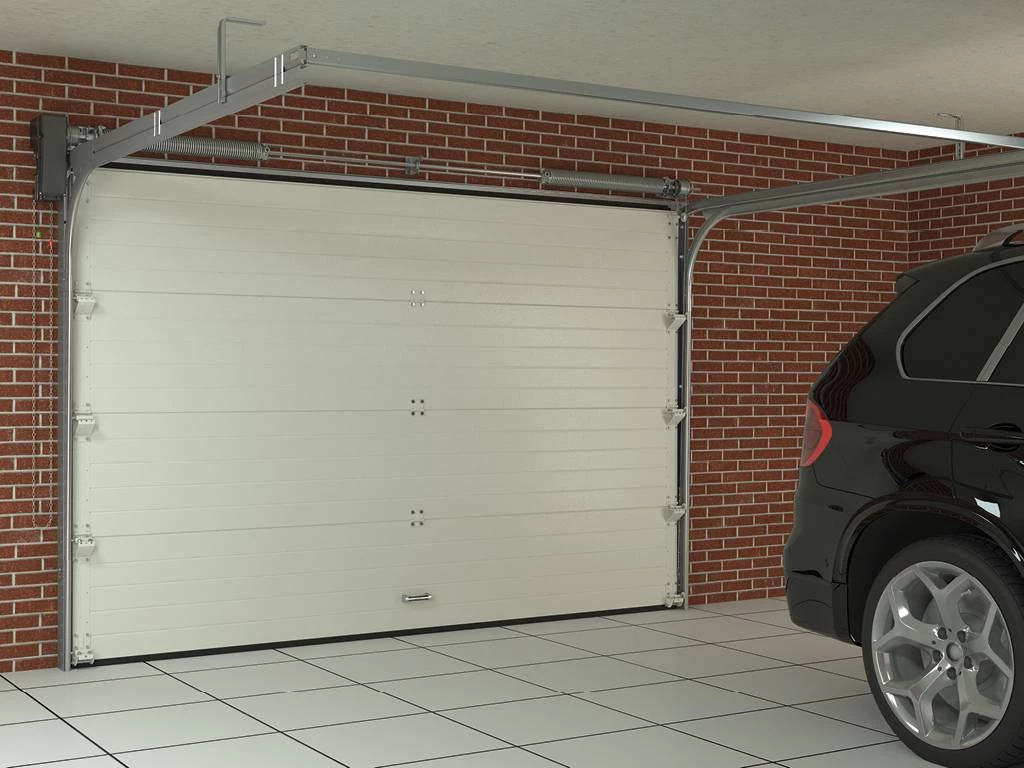

Гаражные секционные ворота

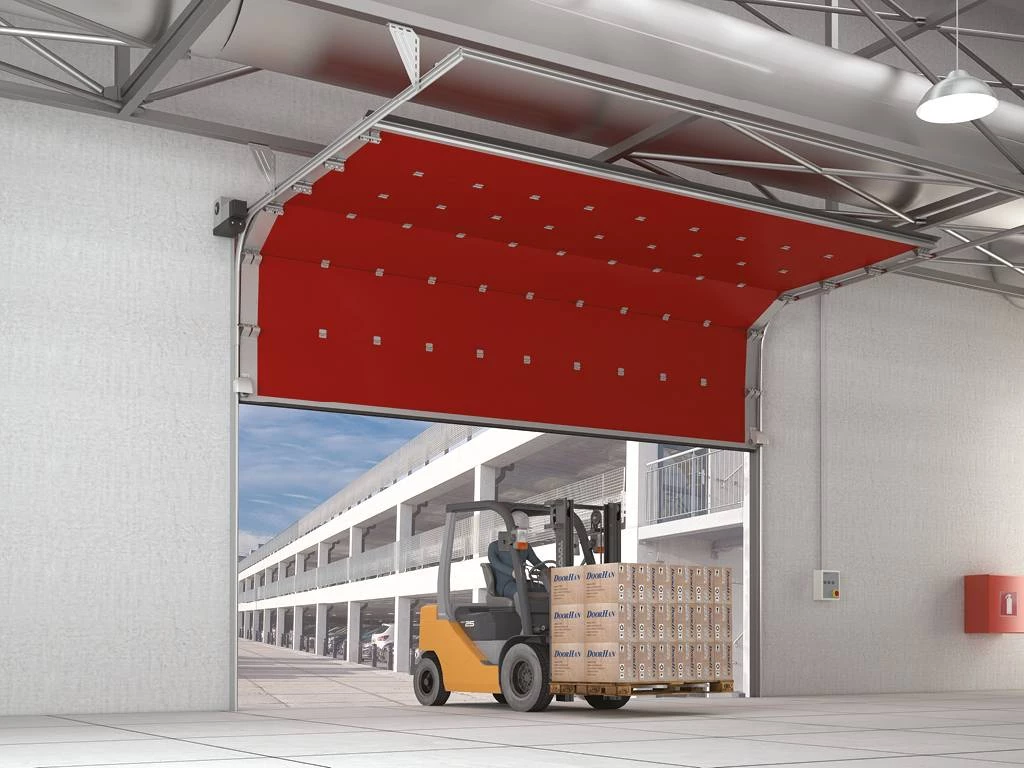

Промышленные и противопожарные секционные ворота

Преимущества

1. Надежное аварийное управление:цепь редуктора из высококачественной стали с оцинковкой толщиной более 12 мкМ, все звенья сварные

2. В приводе предусмотрена отдельная клемма для подключения светофора без использования дополнительного блока управления

3. Надежность остановки ворот в крайних положениях обеспечивают концевые выключатели кулачкового типа

4. Благодаря встроенному блоку управления привод имеет компактные размеры, что существенно облегчает монтаж настройку привода

5. Встроенный расцепитель позволяет в случае долговременного отключения электроэнергии разблокировать редуктор для управления воротами в ручную

Дизайн

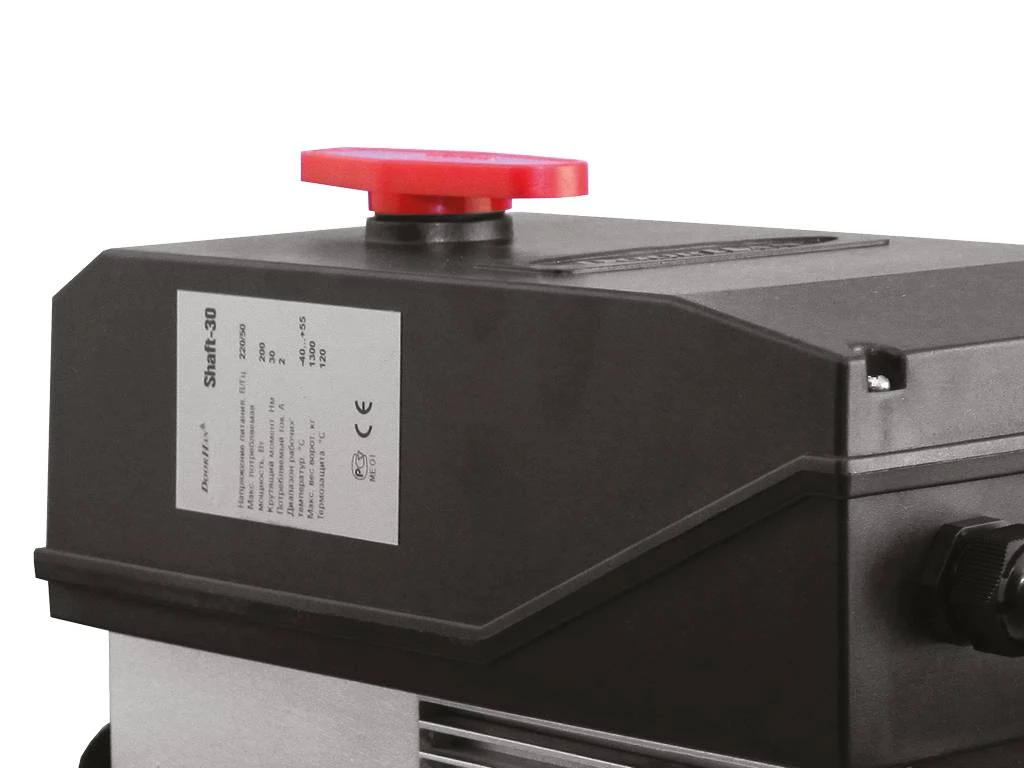

Рычаг разблокировки редукторa.

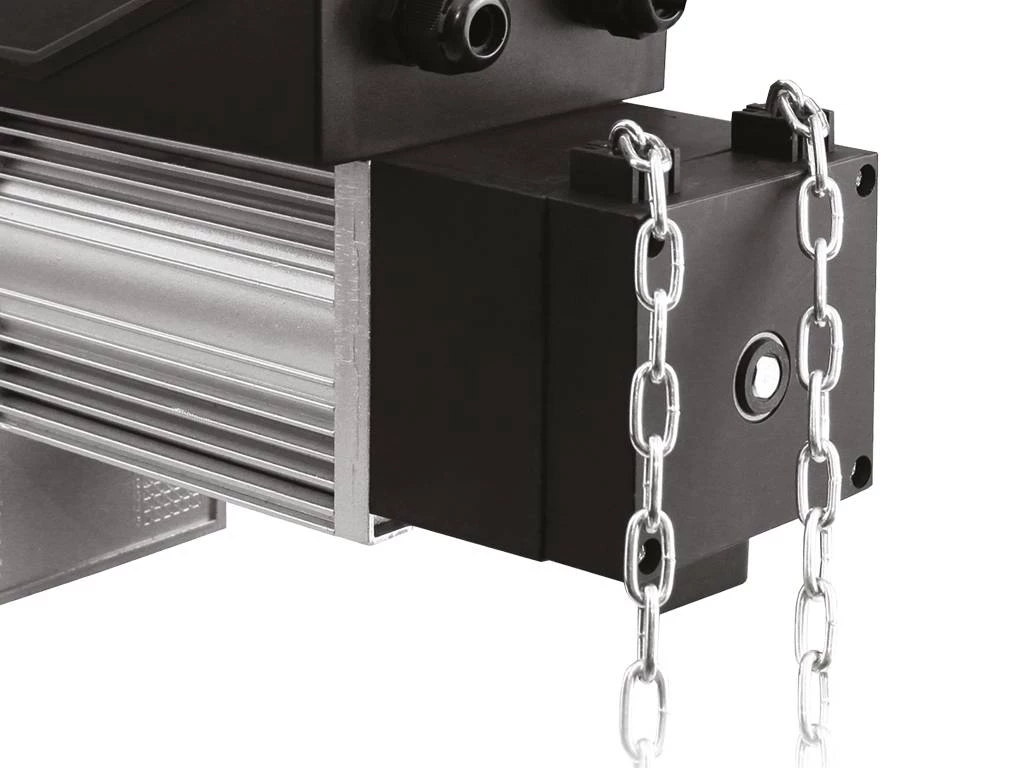

Цепной редуктор

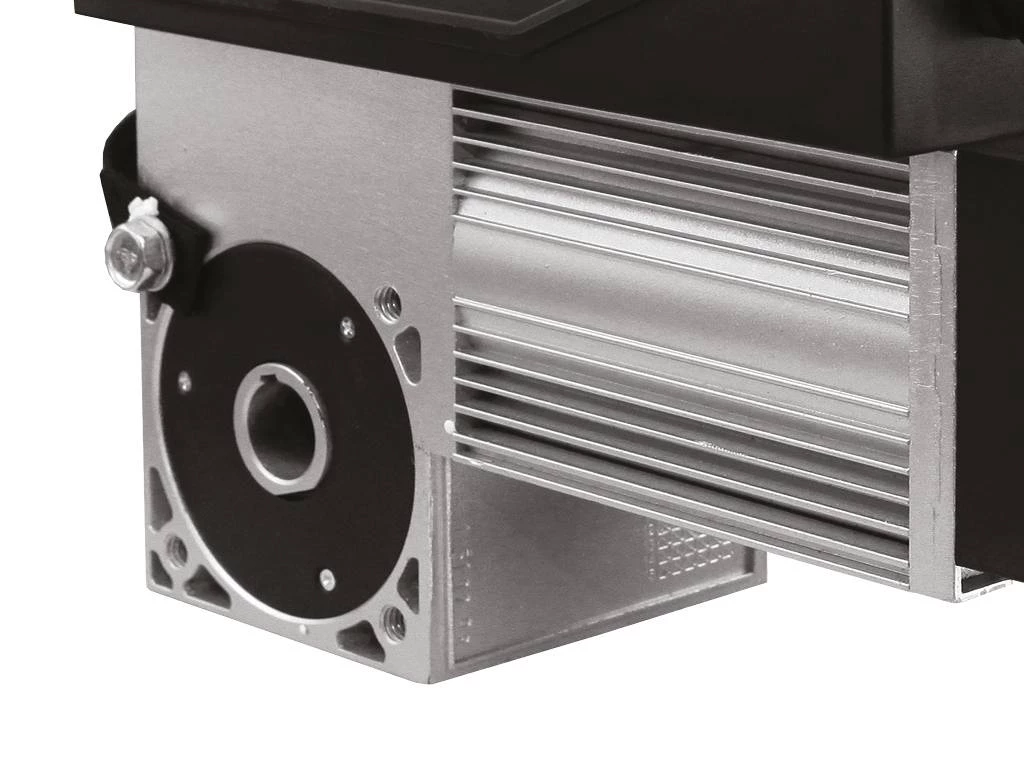

Радиаторы металлического корпуса

Таблица размеров

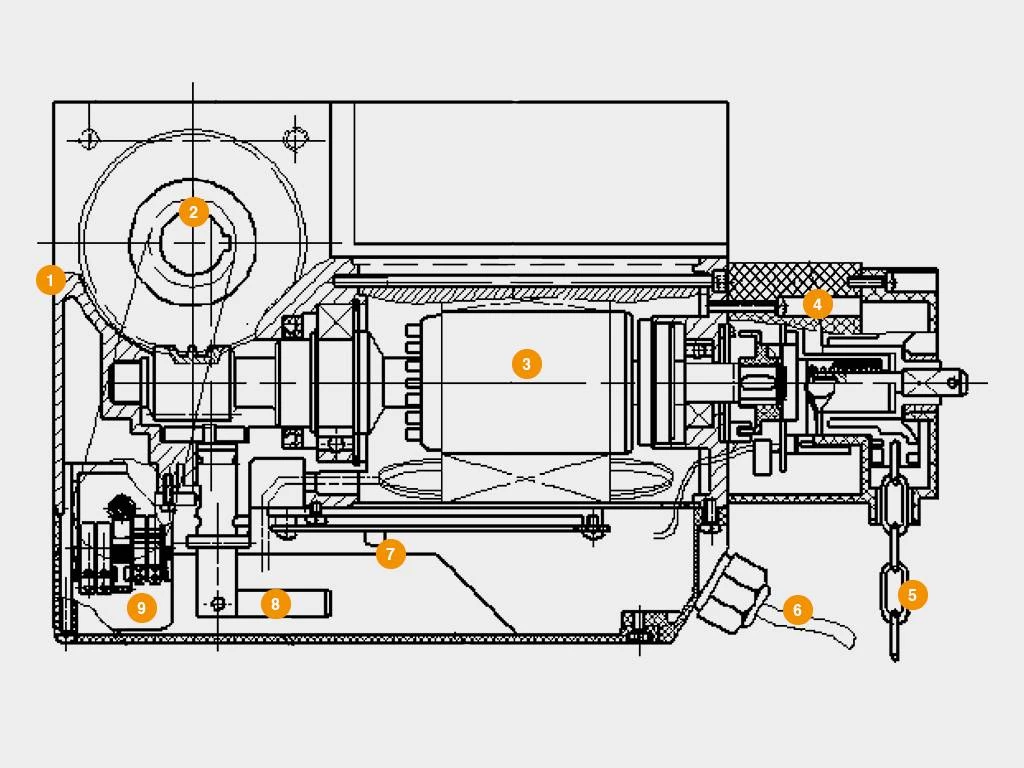

Конструкция

1.  Корпус редукторa.

2. Отверстие под вал ворот

3. Двигатель

4. Узел ручной цепи

5. Ручная цепь

6. Кабель

7. Клеммная колодка

8. Рукоятка расцепителя

9. Концевик

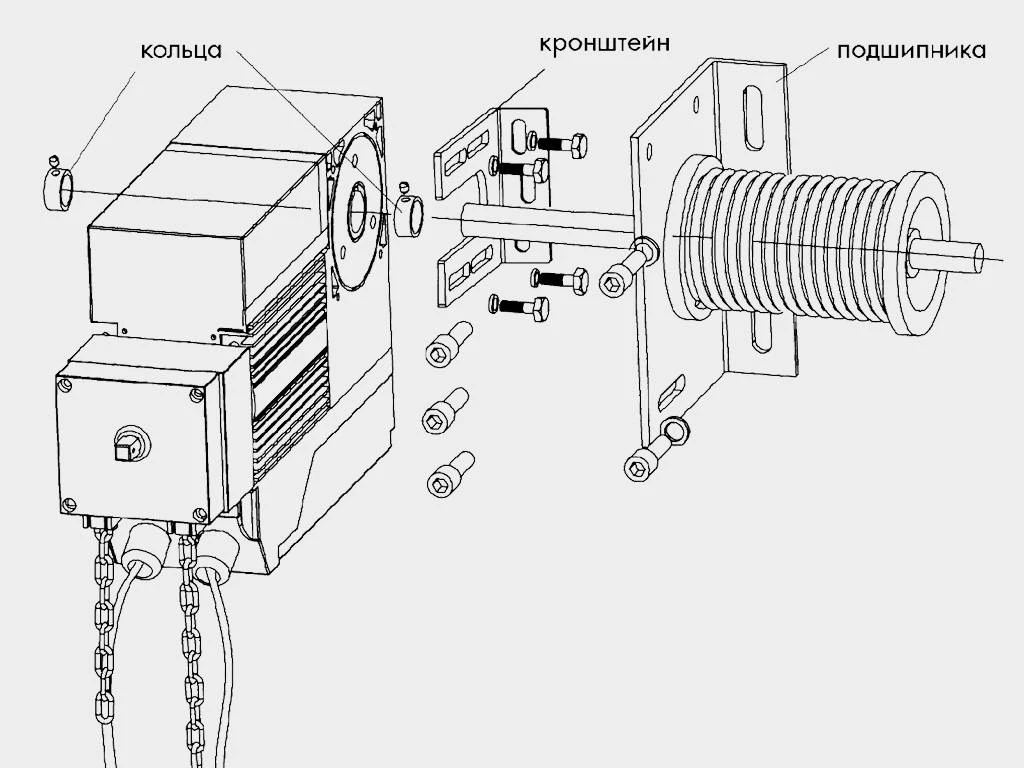

Способы монтажа

Монтаж осуществляется на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов кронштейнов.

Условия эксплуатации продукции

1. Перед тем как установить привод, убедитесь, что створки ворот отбалансированы и перемещаются плавно.
2. Технические характеристики привода должны соответствовать климатическим условиям места эксплуатации.
3. Не следует устанавливать и эксплуатировать автоматические системы в помещениях, используемых для хранения огнеопасных и взрывчатых веществ.
4. При движении створок исключите возможность застревания посторонних предметов между движущимся и неподвижным элементами привода.
5. Допускается использование только оригинальных запчастей и аксессуаров от DoorHan, чтобы исключить неполадки.
6. Не оставляйте электрический двигатель со снятой цепью!
7. Не эксплуатируйте автоматический привод при обнаружении неисправностей.
8. Перед запуском электрического привода исключите присутствие посторонних предметов в зоне работы устройства.
9. Движение транспорта и людей допускается после остановки створок и выключения привода.
10. Не допускайте детей к использованию привода и его элементов.
11. Исключите вмешательства в работу автоматической части устройства.

Упаковка

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.
